Description du projet

Le câble chauffant autorégulant basse température CABT/EX est réservé aux applications de maintien en température jusqu’à 35°C de canalisations, ballons, réservoirs et autres organes hydrauliques situés dans des zones classées à risques d’explosion (atmosphères explosibles -ATEX). Il se coupe à la longueur sur le chantier et est ainsi très simple de mise en oeuvre.

Le raccordement électrique se fait par l’intermédiaire d’un coffret de type certifié Eex’e’ (sécurité augmentée) ou Eex’d’ (enveloppe antidéflagrante) suivant les normes Europennes EN 60079.14 / EN 60079-0/07/30.

câble chauffant

Exposition maxi sous tension : 65°C / hors tension : 75°C
Température de maintien maxi conseillée = 35°C

Les avantages

Les câbles chauffants autorégulants CABT/EX se coupent à la longueur désirée sur le site. De par leur conception, ils garantissent une température maximale intrinsèque de 65°C ce qui permet dans certains cas de dispenser de l’emploi d’une régulation.

Ils permettent également de réaliser des dérivations à partir d’un point d’alimentation unique (énergie présente tout le long du câble) : utiliser un coffret de type certifié Eex’e’ sécurité augmentée ou Eex’d’ – enveloppe antidéflagrante.

Principes de fonctionnement

Autorégulation à 65°C
câble chauffant
Puissance dissipée variable localement en tout point en fonction de la température
du support de diffusion sur lequel est situé le câble chauffant.
La puissance est déterminée par le fabricant selon la norme EN 62.395

Caractéristiques générales

  • Longueur maximale : 110 m
  • Température maxi conseillée : 35°C
  • Exposition maxi câble sous tension : 65°C
  • Exposition maxi câble hors tension : 75°C
  • Calibrage : Intensité nominale * 2
  • utiliser des disjoncteurs courbe C minimum * Pique de courant possible de 3 * In / 300ms
  • Disjoncteur différentiel obligatoire : 30 mA
câble chauffant
Les courbes de dissipations thermiques sont théoriques et données à titre d’information.

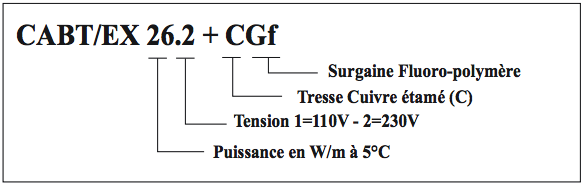

Référence produit

Téléchargez la fiche technique
