CÂBLES CHAUFFANTS A PUISSANCE CONSTANTE PCMT 30 – PCMT 30+C
Les câbles chauffants PCMT sont constitués de modules de chauffe à puissance calorifique constante et ce, quelle que soit la température du milieu. Ces câbles dotés d’une gaine silicone très souple, se coupent à longueur sur le chantier, et peuvent se dériver à partir d’un seul et unique point d’alimentation (énergie présente toute au long du câble chauffant)
PCMT 30

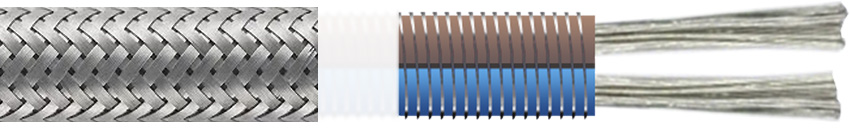

PCMT 30+C
Principe

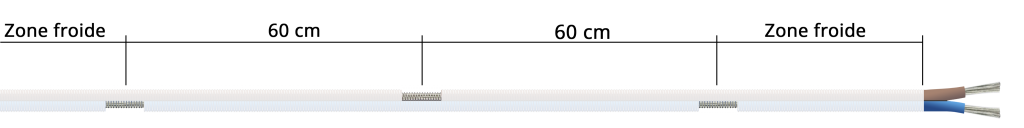

Les câbles chauffants PCMT sont consitués de points de contact tous les 60 cm : la mise en chauffe fonctionne dès le premier point de contact. Le raccordement se réalise sur un seul côté du câble chauffant, aux bornes +/- du câble d’alimentation.
Ne pas utiliser sur canalisation plastique (multicouche, PVC, etc …).
Respecter impérativement la notice d’utilisation.
Domaine de garantie : 120°C maxi sous tension / -70 à 200°C hors tension.
Caractéristiques
- Puissance : 30 W/m (± 5 %)
- Alimentation : 230 V
- Température maxi : 120° C
- Température hors tension: -70° à 200° C
- Longueur maxi du circuit : 50 m
- Dimension : 5,75 x 7,5 mm (± 0,2 mm)
- Gaine souple
- Câble : nickel-chrome ou nickel-cuivre
- Section : 2 x 0,75 mm²
- Protection conducteur : élastomère de silicone
- Points de contact : 0,6 m
- Certificat : CE
- Coupe à longueur sur chantier
Applications
Le câble PCMT est essentiellement destiné à une utilisation dans le domaine de la réfrigération industrielle et aux applications de chauffage de surface :
> Maintien en température sur canalisation (hors plastique)
> Chauffage de joint de porte de chambres froides
> Anticondensation
Consignes de pose
Pour une efficacité optimale et une pose en toute sécurité, merci de respecter les consignes TECHNITRACE
PCMT 30
PCMT 30+C
Avantages
- Aucun vieillissement thermique de l’élément chauffant (alliage)
- Pas de pics de courant au démarrage contrairement à d’autres technologies permettant une bonne protection électrique
- Sortie froide intégrée de par la technologie employée
- Se coupe à la longueur sur le site suivant les besoins (modules)
- Autorise les dérivations et piquages à partir d’un point d’alimentation unique (énergie présente tout le long du câble)
- Très grande souplesse de mise en oeuvre
- Fabrication en standard sous 230 V

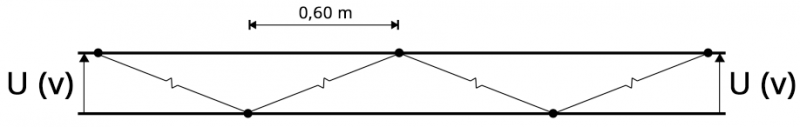

Principe de fonctionnement
résistances chauffantes de longueur fixe
et de puissance calorifique constante

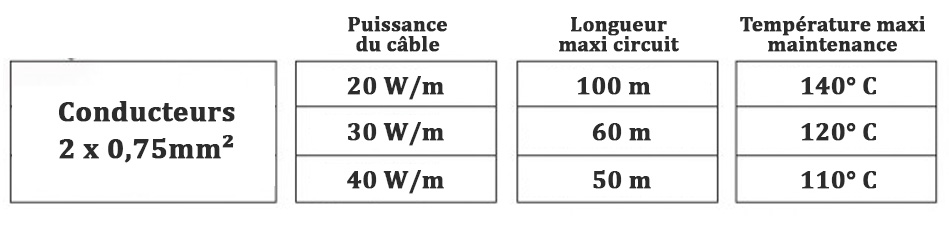

Caractéristiques générales
-
-
-
- Protections thermiques : intensité nominale * 1,25
- Protection différentielle : 30 mA impérativement
- Longueur maximale d’un circuit : 50 m ou 1500 W
- Exposition maximale : 120° C
- Exposition maximale hors tension: -70° à 200° C
-
-
